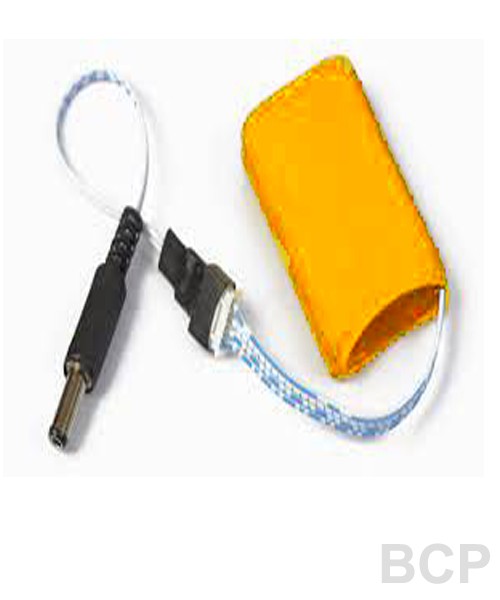

2S Li-Ion Battery ব্যাটারী unit মূলত দুইটি Lithium-Ion ব্যাটারীর সমন্নয়ে তৈরী করা হয়েছে। এটি চার্জ করার জন্য আপনাকে অবশ্যই আমাদের Charger (2S Li-Ion Battery) ব্যবহার করতে হবে। এর সাথে যেকোনো 5V এর Micro USB Power Adapter (যেমন এটি) ব্যবহার করতে হবে।
Arduino, AVR Development Board, PIC Development Board, FPGA Development Board, DC Motor Driver ইত্যাদি সকল board-কে power-up করার জন্য কমপক্ষে +7V DC এর প্রয়োজন হয়ে থাকে । কারণ এসকল development board ই digital logic level voltage (1/0) অর্থাৎ 5V এবং 0V ব্যবহার করেছে । আর এই 5V এবং 0V পাওয়ার জন্য তার অধিকাংশ ক্ষেত্রেই Linear Voltage Regulator (LM7805) কে buck-converter হিসাবে ব্যবহার করেছে। আর এই buck-converter এর minimum input হলো +7V থেকে +40V পর্যন্ত । অর্থাৎ আপনি +7V থেকে যত বেশি voltage ইনপুটে দিবেন, Regulator chip টি তত বেশি heat energy তৈরী করবে এই অতিরুক্ত power কে নষ্ট করার কাজে । কারণ ultimately তাকে 5V ই তৈরী করতে হবে ।
আমরা Power Loss কে যথেষ্ট গুরুত্ব দিয়ে আমাদের battery unit এর আউটপুট ভোল্টেজ নির্ধারণ করেছি +7.4V । যেহেতু Li-Ion Battery এর প্রতিটি cell হয়ে থাকে 3.7V এর, এজন্যই আমরা এখানে দুইটি Li-Ion Battery কে ব্যবহার করেছি 2S Li-Ion Battery ইউনিট তৈরীতে।
Battery Unit এর সাথে একটি ফ্রী Power-Jack Converter থাকছে । তাই Arduino, AVR Development Board, PIC Development Board, FPGA Development Board ইত্যাদির মত সকল controller-এ এটি ব্যবহারের ক্ষেত্রে আপনাকে কোন ঝামেলায় একদমই পড়তে হবে না ।
.
Specification
Output Voltage: 7.4V (Reated Voltage)
Battery Fully Charged Voltage: 8.2V
Battery Fully Discharged Voltage: 6V
Maximum Battery Capacity: 1020mAh
4_PIN_JST_Connector_OUTPUT : + - + - (1 2 3 4)
N.B. Please don't dischaged this battery unit below 6V for maximum battery durability.
